【ＦＳＴ工法】
２、作業工程
作業工程の短縮化
外壁改修工法「FST工法」は、従来の外壁改修工法の7工程から4工程へと工程数を大幅に効率化しました。例えば、従来工法であれば振動ドリルで穿孔後、穿孔した穴の洗浄工程が入ります。

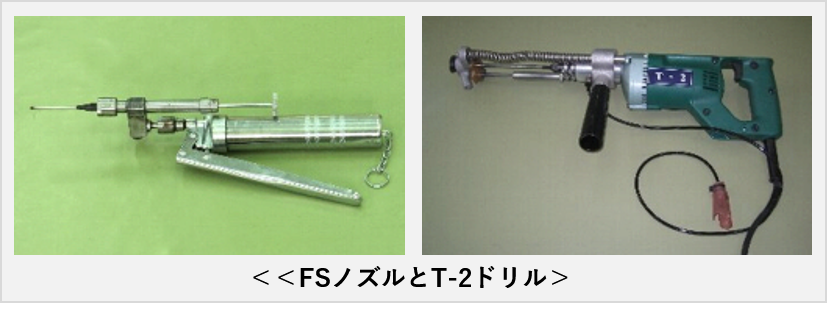

しかし、FST工法はT-2ドリルの開発により、穿孔工程と洗浄工程が同時に行うことが可能です。
またFSノズルの開発で、樹脂が躯体から何層にもわたる仕上げ層までスムーズに注入できるため、凹凸処理などの工程を省くことが可能です。
作業工程
| 項目 | 作業手順 | 施工画像 |
|---|---|---|
| 調査診断 | ・打音による浮き面積の調査 ・タイル厚・モルタル厚及び、浮き部の調査 ・ラージネックピン長さ決定 ・樹脂注入量及び、樹脂の適正粘度の決定 ・ラージネックピンのキャップ色合わせ ・施工本数の決定 | |

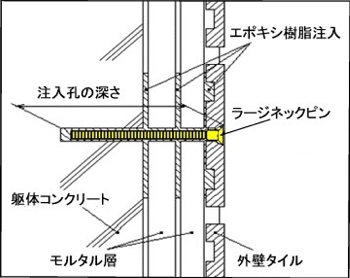

| 施工上の留意点 | ・タイル陶片浮き(ひび割れしていない)1枚に対して1穴の割合 ・注入孔の穿孔の深さは、ピンの長さ+10mm程度 ・注入作業前に、注入孔の乾燥状態を確認 ・注入箇所1箇所当りのエポキシ樹脂量は、浮きの状況の応じて判断 ・注入の際しては、急激な圧力を加えないよう注意 ・樹脂注入については、浮きが何層あっても最下層部より順位注入 ・あふれ出た樹脂は、作業小手にてキャップ部の外側から中心に向かってすくい取る ・基本は施工後に酸洗浄を行わないことが前提(酸洗浄を行った場合には完全中和を行う) | |
| 1.穿孔 | (1)ダイヤモンドビットを食い込ませて、押し付ける (2)回転させたまま引抜く (3)自然乾燥 |  |
| 2.面取り | (1)面取りビットで面取り |  |
| 3.樹脂注入 | (1)FSノズル先端を最深部にあてる (2)決められたストローク数で注入 (3)FSノズルを最深部に押し付けたあと引抜く (4)注入状況をハンマーで確認 |  |
| 4.ピンニング | (1)ラージネックピンを完全に密着するまで仕上げ小手で押し付け |  |
| 施工検査 | (1)壁面仕上がりチェック (2)壁面の汚れチエック (3)樹脂注入状況のチェック |
